—、系统概述：

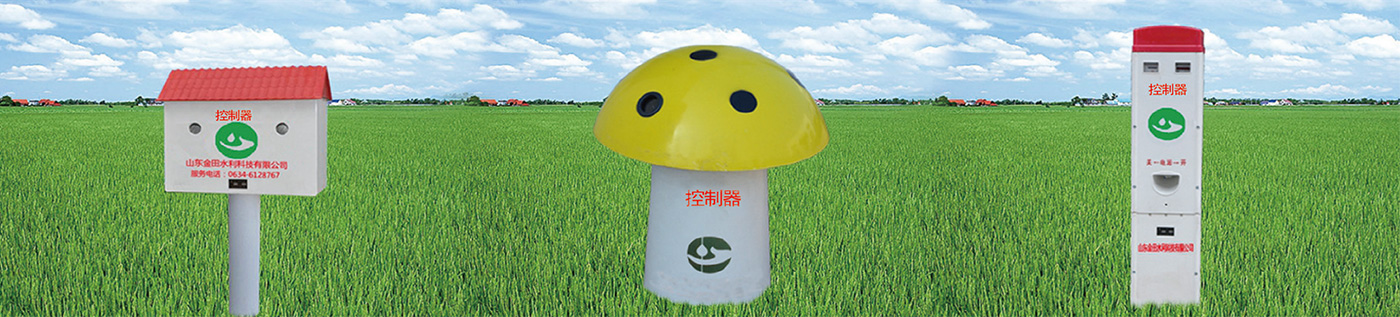

“灌溉–通”射频卡灌溉智能控制器箱体采用鸟房形状．蘑菇形状的外观设计，安装于田间地头，看上去像是为生态保护设置的鸟房、蘑菇，可与自然环境浑然一体；室内安装型可实现水泵房无人值守、刷卡自主灌溉。
该系统采用第六代最新智能卡灌溉控制管理技术，支持智能识别技术，可加装金田通远程智能控制模块，升级为远程智能灌溉控制管理系统。
独有的实时纠错技术使得系统更稳定，智能卡数据更安全；开机显示未结算遗留卡号，方便管理；挂失卡智能识别作废，防止管理上的电费损失，智能识别非法卡、仿制卡〈C型〉，避免管理漏洞，在不使用或忘记关闭电源的情况下，可自动进入休眠状态，节约电能。注：具有B型、C型、D型系列八类产品。
执行最新标准：射频卡灌溉智能控制系统通用技术条件(DB37/T2733-2015)。
二、应用范围：
该系统设备主要应用于高效节水灌溉、小农水重点县、土地整理、农业开发、高标准农田、中低产田改造、粮食增产、高效农业生态园等项目。
三、系统组成：
该系统结构设计合理，最新技术，专利产品。由射频卡、系统管理机、灌溉一通（控制器）三部分组成。箱体材料采用SMC模压高强度玻璃钢材料经过机械模具高温模压而成，外观规整、美观大方。（其它箱体外壳材质：内衬钢板钢筋混凝土、内箱体钢筋混凝土、水磨石、大理石）
四、技术指标：
1、执行标准：射频卡灌溉智能控制系统通用技术条件(DB37/T 2733-2015)；
2、工作电压：~380V±10%（灌溉–通）；~220V±10%(管理机)；
3、处理器：工业控制专用CPU芯片，大容量数据存储空间；
4、射频卡：符合ISO/IEC14443A 协议，32位唯一序列号；
5、工作频率：13.56MHZ；通讯速率：106KBPS；感应距离：≤15cm；
6、环境温度：-30℃~ +70℃，相对湿度：≤90%；
7、设置单价精确到小数点后两位数（0.00元)；
8、显示位数：8位数(000000.O0)；
9、数字信号接口：RS—232/RS—485；
10、负荷：≤15KW (15KW以上机泵另配置降压启动箱)。
五、产品功能特点：

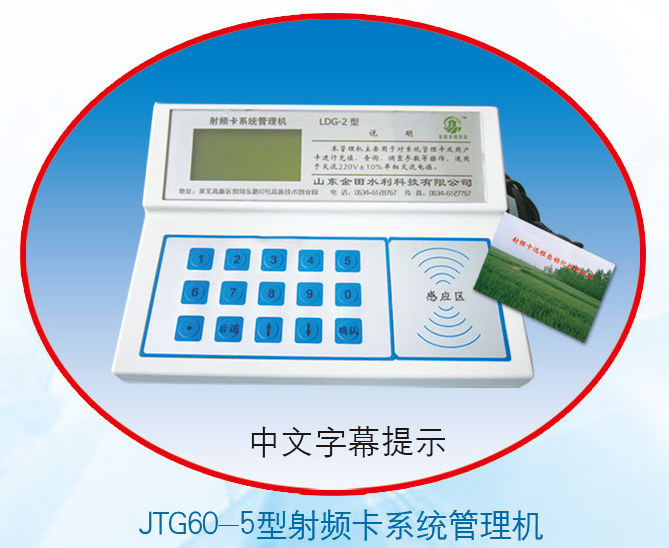

（—）系统管理机：
1、电脑版：需要配置电脑，Windows操作系统，中文操作软件界面，大容量数据库。
2、普及版：不配置电脑就能使用，汉显中文字幕提示操作信息，方便操作。
3、可对1—50000台射频卡灌溉控制器进行管理；可发行管理1-50000片射频卡。
4、具有村号不可更改功能，可避免若设置更改村号后的越村随便充值导致混乱问题。
5、具有脉冲常数不可更改功能，可避免误更改脉冲常数导致计量不准确问题。
6、具有充值数额统计功能，方便管理账目，避免管理人员、操作人员徇私舞弊。
7、具有两级权限管理功能，管理人员、操作人员权限设置清楚，操作人员只有使用权限。
8、具有管理人员密码忘记恢复功能，方便找回密码不影响使用，最大程度人性化设计
（二）灌溉–通：
1、具有开机确认功能：第一次刷卡查询卡中信息，如果确认需要开机灌溉，10秒内第二次刷卡开启水泵，可有效避免用水户刷卡查询信息时误开机泵，浪费卡中钱额、浪费水。(注：也可一次刷卡开机，在听到两次滴声后把卡拿开，开启水泵，时间大约5秒)。
2、具有现场查询功能：用水户在使用状态下，其它用水户可以刷卡查询卡中余额等信息，不影响正在使用的用水户的数据，也不影响机泵正常运转。
3、避免液晶显示不清晰问题，特选野外光线下读数清晰的大号数码管红色数字显示信息。
4、具有开机显示未结算遗留卡号功能，方便用水户、管理人员的管理。
5、具有防盗电检测功能，运行中可进行实时检测，有盗电行为时自动关闭设备。
6、具有预警余额设置功能，进行设置后，达到预警余额自动关闭机泵预警提示充值。
7、具有挂失补卡、挂失卡作废功能，挂失的卡不能使用，防止管理上的电费损失。
8、独有的实时纠错技术使得系统更稳定，智能卡数据更安全。
9、具有智能识别功能，智能识别非法卡、仿制卡，避免管理漏洞。
10、具有智能联动功能，可匹配大功率降压启动柜使用，可防止降压启动柜失控运行。
11、具有节电设计：在不使用或忘记关闭电源的情况下，可自动进入休眠节电状态。
12、具有防水、防渗设计：刷卡感应区、观察孔防水防渗设计，可有效防止雨水侵入。
13、具有避雷器防雷击装置：可对野外使用环境下的雷击现象进行防护。
14、具有开机显示累计数额功能：可查看本机累计计量数额，方便统计各控制器计量总额。
15、具备延时30秒停机功能；在用水完毕刷卡结算后不停泵状态下30秒内其它用水户可以接着刷卡继续用水，能避免频繁启闭机泵从而保护机泵（根据用户需要设置）。
16、具备多种管理方式可选择：按电量收费、按时间计费、按水量收费。
17、具备通风式箱体、全封闭式箱体可选择：均具有防雨防渗、防尘防潮功能。
18、具有预收水费、自动计费、无费自动切断水泵电机电源功能。
19、具有一井多卡、一卡多井功能，可控制管理的范围数量大、能力强。
20、具有停电自动保存数据功能：停电后数据不丢失，来电后可继续刷卡使用。
21、具有防用户插用功能，一个用户使用，其它用户无法插用，等待排队使用。
22、具备综合保护功能：电机缺相保护、过流保护、漏电保护功能。
23、支持远程智能控制启停功能，可使用手机远程控制（加装金田通智能控制模块）。
24、防盗报警功能，可将报警信息发送通知到指定手机(加装金田通智能控制模块）。
25、运行状态短信通知功能，将状态信息发送通知到指定手机（加装金田通智能控制模块）。
26、具备语音提示功能，语音播报方便听取设备的运行状态信息。
27、具备用水定额及阶梯水价管理功能，可设置用水定额和阶梯水价等参数(D型)。
28、具备双485接口，实现多路通讯，可通讯连接多路智能模块(D型)。
（三）射频卡：
1、采用高频射频卡，读写速度快、准确度高，稳定性、安全度高。
2、一户一卡在本村（社区）系统管理机所管理设置好的射频卡灌溉控制器上使用。
3、具备村/井/卡/机对应保护功能，外村（社区）的卡不能越村（社区）使用。
六、安装说明：
1、先在机井口上方开挖直径150厘米的圆坑，将“金田-通”地埋SMC仪表井（玻璃钢材质）放置在圆坑内。
2、将电源线和水泵线穿入灌溉通箱体内，预留接线头。
3、把灌溉通安装在“金田-通”地埋SMC仪表井（玻璃钢材质）内。
4、灌溉-通底部长端钢筋头为避雷接地，须与土壤接触。
5、灌溉-通安装牢固后，将水泵线接入接线端子；将电源线接入接线端子。
6、在确认连接无误后，方可依据说明书进行操作。
注意：A、在选择电缆时应考虑到供电线路的压降问题，适当加粗电缆型号。
B、如果水泵倒转应及时停机，关掉电源后，调换水泵线接头。
C、电源、水泵与控制器之间尽量不要有电缆接头，若有，必须遵照防水接头标准。

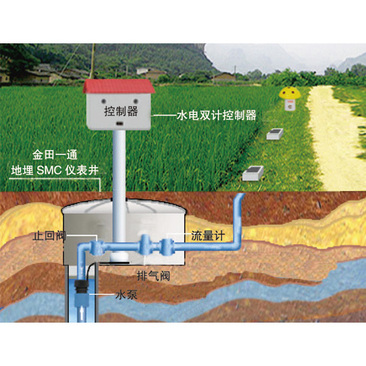

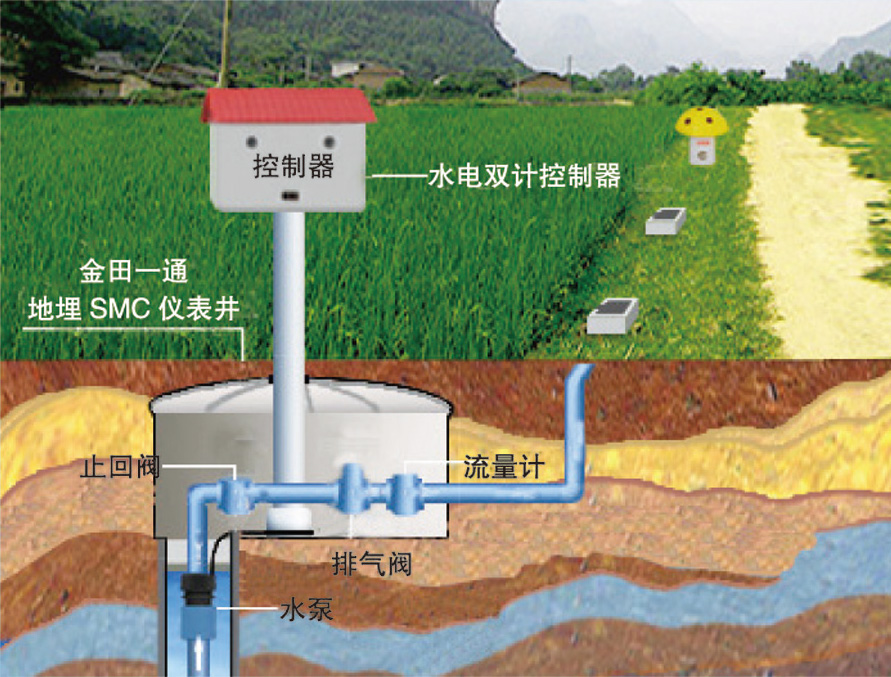

安装示意图
